MERILCI PRETOKA

Naši medicinski merilci pretoka so izjemno zanesljivi in natančni. Pred kratkim smo za naše merilce razvili novo merilno cev, ki omogoča zelo natančno prilagajanje pretoka v razponu od 0 do 15 l/min. Merilci pretoka se v zdravstvenih zavodih uporabljajo na različne načine, zato naša ponudba obsega različne konfiguracije merilcev pretoka, ki ustrezajo specifičnim potrebam vsake posamezne stranke.

Vertikalna slika jeklenke s kisikom Tehnična risba
Direktni merilci pretoka, ki se namestijo na steno ali na stenski nosilec

Uporabnikom, ki nimajo primernih stenskih nosilcev za pritrjevanje medicinske opreme, priporočamo direktne merilce pretoka. V različnih državah se uporabljajo različne direktne sonde, zato lahko v naše merilce vgradimo sonde, ki ustrezajo različnim standardom (DIN, AFNOR, britanski, UNI, C&U, japonski ipd.).

Tip plina

Na voljo so merilniki pretoka za kisik in zrak.

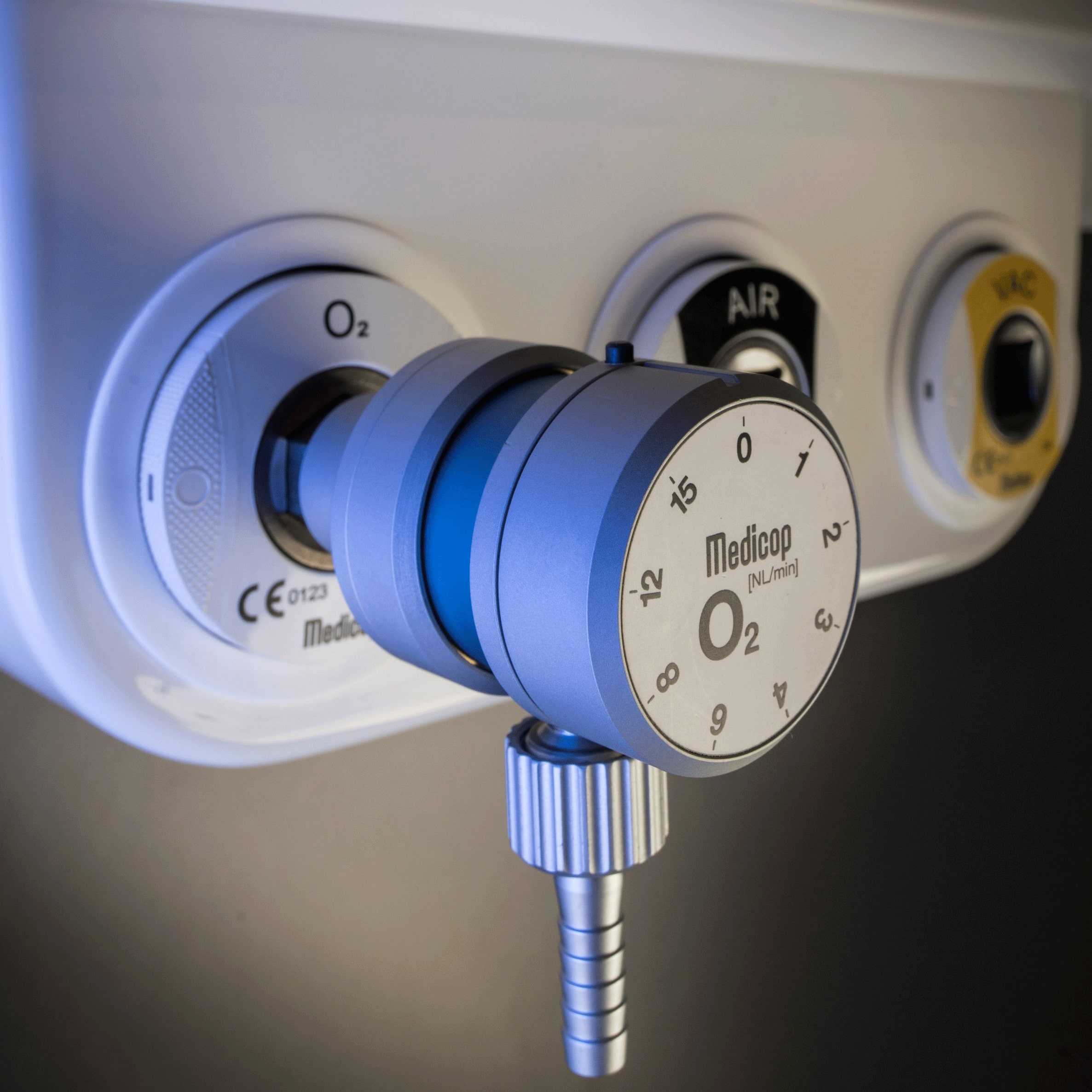

Slika naprave Zanesljivo, natančno in varno
Vlažilnik

Dolgoročna inhalacija kisika zahteva uporabo vlažilca. Naša ponudba obsega vlažilce za enkratno in večkratno uporabo. Plastenke vlažilcev za večkratno uporabo so v celoti izdelane iz polisulfona in tako omogočajo sterilizacijo do 134˚C. Plastenka ima kapaciteto 300 ml. Uporabniki lahko izbirajo med vlažilci, v katerih plin prehaja skozi vodo, in vlažilci, v katerih se voda upari. Na vlažilce za večkratno uporabo lahko priključimo tanko cev za masko ali debelejšo cev premera 22 mm.

Enojne in dvojne različice

Z dvojnim merilcem pretoka lahko terapijo hkrati prejemata dva pacienta z enega vira, s čimer prihranite čas in denar.

Raznobarvni dodatki

Različni standardi predpisujejo različne barve za medicinske pline, zato so naši dodatki za merilnike pretoka (cevi, priključki) na voljo v različnih barvnih shemah, ki ustrezajo različnim standardom.

{ Zaznovano tako,
da je natančno,
zanesljivo in
varno za uporabo.
}

Tehnični podatki

Medij

O2, zrak (drugi plini po potrebi)

Vhodni tlak



5 bar (DIN)
3.5 bar (AFNOR)
4 bar (BS)

Regulacija izhodnega pretoka

0 - 15 l/min

Stopenjska regulacija izhodnega pretoka



0, 1, 2, 3, 4, 7, 10, 15, 20, 25 l/min,
0, 1, 2, 3, 4, 5, 6, 7, 10, 15 l/min,
0, 0.5, 0.75, 1, 1.25, 1.5, 2, 3, 4, 5 l/min.

Izhodni priključek

M34 x 1,5, 9/16" ali šoba 6 mm

Natančnost

±10 %

Način vlaženja

a.) prehajanje plina v mehurčkih
b.) uparjanje

Kapacitete vlažilca

300, 340, 500 ali 650 ml

Dimenzije (Š x V x G) in teža enojnega merilca pretoka

40 × 155 × 125 mm / 0.45 kg

Dimenzije (Š x V x G) in teža dvojnega merilca pretoka

120 × 155 × 150 mm / 0.95 kg

Dimenzije (Š x V x G) in teža enojnega stopenjskega merilca pretoka

50 × 60 × 115 mm / 0.30 kg

Dimenzije (Š x V x G) in teža dvojnega stopenjskega merilca pretoka

140 × 60 × 180 mm / 0.80 kg

Dimenzije in teža vlažilca 300 ml

fi 65 × 200 mm / 0.25 kg

Standard

EN ISO 15002, EN ISO 8185

Barvne označbe plinov

ISO ali nevtralno

Klasifikacija po MDD 93/42

IIa

Različice

Otroci
0-8 l/min

Odrasli
0-15 l/min



1040310

1040001

Merilec pretoka za kisik, neposredna pritrditev

1040311

1040002

Merilec pretoka za kisik, pritrditev na stenski nosilec

1040312

1042001

Merilec pretoka za kisik, z vlažilcem za večkratno uporabo – 300 ml, neposredna pritrditev

1040313

1042100

Merilec pretoka za kisik z vlažilcem za večkratno uporabo – 300 ml, pritrditev na stenski nosilec

1040314

1040003

Dvojni merilec pretoka za kisik, neposredna pritrditev

1040315

1042021

Dvojni merilec pretoka za kisik z vlažilcem za večkratno uporabo – 300 ml, pritrditev na stenski nosilec

1040316

1040004

Dvojni merilec pretoka za kisik, pritrditev na stenski nosilec

1040317

1042121

Dvojni merilec pretoka za kisik z vlažilcem za večkratno uporabo – 300 ml, pritrditev na stenski nosilec

1040320

1040005

Merilec pretoka za zrak, neposredna pritrditev

1040321

1040007

Merilec pretoka za zrak, pritrditev na stenski nosilec

1040322

1040006

Merilec pretoka za zrak, z vlažilcem za večkratno uporabo – 300 ml, neposredna pritrditev

1040323

1040008

Merilec pretoka za zrak z vlažilcem za večkratno uporabo – 300 ml, pritrditev na stenski nosilec

1040324

1040009

Dvojni merilec pretoka za zrak, neposredna pritrditev

1040325

1040010

Dvojni merilec pretoka za zrak, pritrditev na stenski nosilec

1040326

1040011

Dvojni merilec pretoka za zrak z vlažilcem za večkratno uporabo – 300 ml, neposredna pritrditev

1040327

1040013

Dvojni merilec pretoka za zrak z vlažilcem za večkratno uporabo – 300 ml, pritrditev na stenski nosilec



Stopenjsko nastavljivi merilci pretoka

Različice

1045048

Merilec pretoka s stopenjsko nastavljivim pretokom (0–15 l/min), neposredna pritrditev

1045041

Merilec pretoka s stopenjsko nastavljivim pretokom (0–15 l/min), z vlažilcem, neposredna pritrditev

1045042

Merilec pretoka s stopenjsko nastavljivim pretokom (0–15 l/min), z vlažilcem, pritrditev na stenski nosilec

1045049

Merilec pretoka s stopenjsko nastavljivim pretokom (0–15 l/min), pritrditev na stenski nosilec

1045002

Merilec pretoka s stopenjsko nastavljivim pretokom (0–5 l/min), neposredna pritrditev

1045040

Merilec pretoka s stopenjsko nastavljivim pretokom (0–5 l/min), z vlažilcem, neposredna pritrditev

1045043

Merilec pretoka s stopenjsko nastavljivim pretokom (0–5 l/min), z vlažilcem, pritrditev na stenski nosilec

1045050

Merilec pretoka s stopenjsko nastavljivim pretokom (0–15 l/min), pritrditev na stenski nosilec

Možnosti priključkov

Glede na specifično državo: PIN-INDEX, DIN 477, Bull-Nose, SIST, BS 341
